DF-760 NanoTrace Ultra – Analisador de traços de umidade e oxigênio em gases ultrapuros por TDLAS

Equipamentos

Oferecendo uma solução compacta integrada para o monitoramento simultâneo de traços de umidade e traços de oxigênio, o DF-760 ULTRA é um analisador projetado para monitorar produção de gases ultra puros a granel usados na fabricação de placas de circuito integrado. Combinando as propriedades do sensor Coulométrico não consumível da Servomex e da tecnologia robusta Tunable Diode Laser (TDL) em u

Laboratório
Processo

Utiliza a tecnologia de alta estabilidade de Diodo Laser Sintonizável (TDL) e sensor Coulométrico não consumível líderes do segmento

Analises são resistentes a contaminação da célula de medição operando até 90% da perda de sinal

Limite de detecção de 55pptH2O/ 45pptO2

Range de operação de 0-20ppmH2O/0-20ppmO2

Solicitar orçamento Falar com especialista
Equipamentos - DF-760 NanoTrace Ultra - Analisador de traços de umidade e oxigênio em gases ultrapuros por TDLAS
Veja em operação
SpectraStar · demonstração · 2:14

Descrição do Produto

Oferecendo uma solução compacta integrada para o monitoramento simultâneo de traços de umidade e traços de oxigênio, o DF-760 ULTRA é um analisador projetado para monitorar produção de gases ultra puros a granel usados na fabricação de placas de circuito integrado. Combinando as propriedades do sensor Coulométrico não consumível da Servomex e da tecnologia robusta Tunable Diode Laser (TDL) em u

Desempenho excepcional

A faixa espectral de 680 a 2600 nm e o detector de alta sensibilidade entregam leituras estáveis mesmo em amostras heterogêneas. As calibrações Unity e Ingot já vêm prontas, e o UCal 4 permite ajustar modelos ao seu produto sem depender de terceiros — precisão que se mantém turno após turno.

Versatilidade máxima

Um único equipamento atende laboratório e processo. A mesma assinatura espectral que valida uma amostra na bancada monitora a produção em tempo real, com resultados rastreáveis e comparáveis entre os dois mundos.

Fabricante: KPM Analytics
Solicitação

Dimensione a solução

Conte seu desafio analítico — nossos especialistas respondem com a configuração certa.

Solicitar orçamento
Colocar na cotação
Solicitar peça ou serviço
Agendar treinamento
Suporte técnico
Cotação B2B sem compromisso — preço sob consulta, conforme sua aplicação e volume.
Por dentro

Principais características

Utiliza a tecnologia de alta estabilidade de Diodo Laser Sintonizável (TDL) e sensor Coulométrico não consumível líderes do segmento

Analises são resistentes a contaminação da célula de medição operando até 90% da perda de sinal

Limite de detecção de 55pptH2O/ 45pptO2

Range de operação de 0-20ppmH2O/0-20ppmO2

Único na indústria com ambas as medições simultâneas

Ficha técnica

Especificações técnicas

  • Gases Medidos H2O e O2
  • Tecnologia Diodo Laser Sintonizável (TDL) e Sensor Coulométrico não consumível
  • Gás H2O e O2
  • Background N2, H2, He, Ar e O2
  • Range 0-20ppm – 0-2ppb mínimo / 0-20ppm – 0-1ppb mínimo
  • Limite de detecção 55ppt – 45ppt
  • Erro intrínseco FS ±3% da leitura/ ±2ppb –  ±3% da leitura/ ±0.1ppb ( o que for maior
  • Tempo de resposta T90 ≤3 minutos com vazão de 1 l/min – <15 segundos com vazão de 1l/min
  • Desvio Zero/mês desprezível
  • Mínimo range 0-2ppb – 0-1ppb
  • Tempo de recuperação <5 minutos para retornar para 100ppb sobre a ultima leitura estável
  • Saídas analogicas 5 saídas analógicas disponíveis para O2 e H2O, 1x 4-20mA isolada/ 0-1, 0-2, 0-5 ou 0-10Vdc (configuraveis)
  • Range escalonáveis para qualquer range entre 0-2ppb a 0-20ppmH2O/ 0-1ppb a 0-20ppmO2
  • Alarmes sonoros e visuais 5 alarmes disponíveis sendo 4 alarmes de nível de concentração, temperatura, diagnóstico do sensor, analisador off-line e auto-range
  • Range escala dupla 2 ranges da saídas analógicas configuráveis para quando o primeiro range de operação estiver saturado
  • Relê 4 reles configuráveis para alarme e indicação de H2O e 2 reles configuráveis para alarme e indicação de O2. 1A/30Vdc
  • Comunicação serial Configurado de fabrica para RS-232 ou RS-485
  • GSF Compensação de background para gases diferentes de N2
  • Vazão   2 a 5 l/min
  • Pressão 30 a 150PSIg
  • Ponto de orvalho +5°C abaixo da temperatura ambiente
  • Particulado 2um
  • Condições da amostra Sem óleo, não corrosiva e não condensada
  • Exaustão para atmosfera
  • Temperatura amostra +10˚C to +80˚C
  • Tempo de aquecimento 5 minutos
  • Umidade relativa 0-95% RH sem condensação
  • Altitude 2000m máximo acima do nível do mar
  • Dimensões 483mm x 266mm x 608mm (LxAxC)
  • Peso 8kg
  • Vácuo ejetor de ¼” (conexão de compressão)
  • Montagem rack 19”/ involucro NEMA1
  • Tensão de alimentação 100-120Vac ou 220-240Vac, 50/60Hz
  • Gás Zero opcional – recomendado somente se operar próximo do limite de detecção
Continue explorando

Produtos relacionados

PEROXY::LYSER - Sensor para monitoramento de ácido peracético

PEROXY::LYSER – Sensor para monitoramento de ácido peracético

Explorar produto

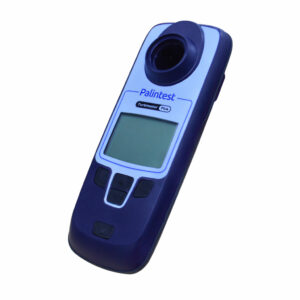

Turbidimeter Plus
